asi[M]1
ASSEMBLAGE DE
L’OSSATURE DU MUR

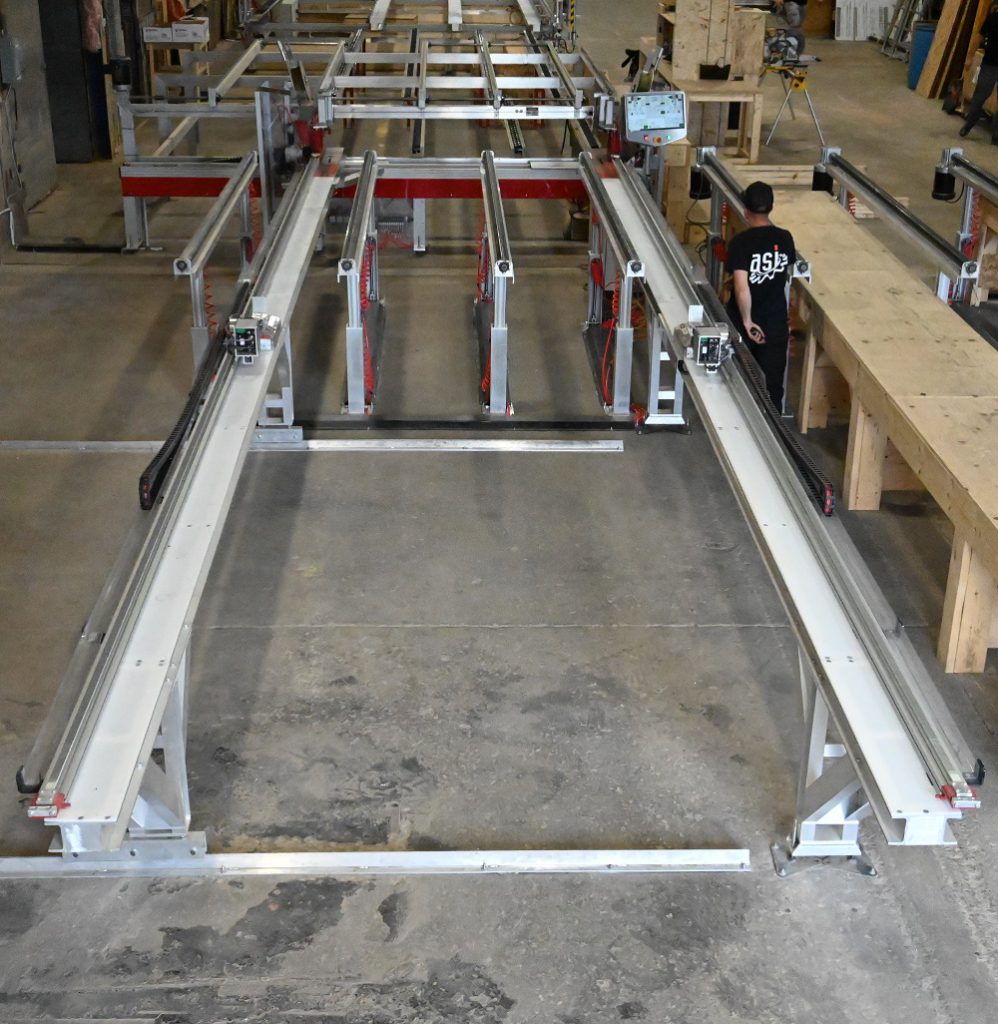

asi[M]1 est une machine qui permet l’assemblage de l’ossature d’un mur en bois.
CARACTÉRISTIQUES
- Accepte une ossature en 2×3 jusqu’à 2×8, ayant jusqu’à 30pi de longueur
- Version courte pour murs de 16 pi de longueur maximale disponible
- Les murs peuvent avoir une hauteur de 34po à 146-1/2po
- Patron de clouage configurable profil par profil
- Recharge de 2000 à 3500 clous
- Courroie de positionnement en polyuréthane renforcée d’acier pour un maximum de précision
- IHM intuitif multilingue Français, Anglais et Espagnol
- Type de fichiers pris en charge: EHX, Sapphire XML, WCD, ASI, BTL, BTLx, Alpine eShop
JUSQU’À 160 PL À L’HEURE*
*LE RENDEMENT RÉEL VARIERA EN FONCTION DE LA CONCEPTION DU PANNEAU, DE LA CONFIGURATION DE L’ÉQUIPEMENT ET DES PRATIQUES D’EXPLOITATION
INCLUS
- Système de clouage automatique pour fixer simultanément le haut et le bas

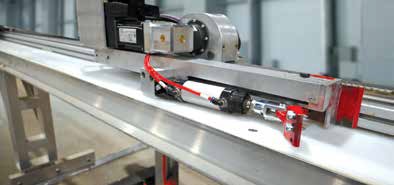

- Deux (2) butées automatisées contrôlées par servomoteurs poussent l’ossature au fur et à mesure de l’assemblage
- Système de retenue et de serrage des pièces de bois à plusieurs points
- Pinces aux extrémités des lisses pour ouvrir l’ossature lors de l’insertion des montants et des ouvertures
- Magasin simple, permettant d’accueillir du 2×3 jusqu’au 2×8:
- Accumule les pièces qui entrent dans la composition du mur et les place dans l’ordre d’utilisation
- Magasin motorisé avec un mode d’avance automatique et un mode d’avance / recule pas-à-pas manuel

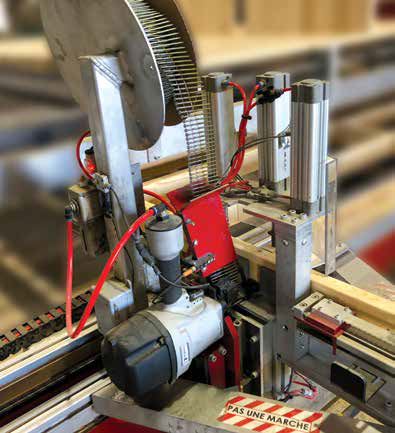

- Deux (2) cloueuses MAX CN100 pneumatique, ou équivalent:
- Accepte des clous de 2-1/4 à 4po de longueur; 0.099po à 0.148po de diamètre
- Structure hybride en aluminium et acier
- Cinq (5) servomoteurs Schneider-Electric haute résolution, haut couple et haute vitesse de la série BMi/ILA1
- Réducteurs planétaires lubrifiés à vie pour une meilleure efficacité et un minimum d’entretien
- Section de convoyeurs à rouleaux de trente (30) pieds à la sortie pour une plus grande zone tampon
- Vingt (20) pieds pour la version courte – murs de 16 pi de longueur maximale
- Ordinateur Lenovo à écran tactile de 24po et logiciel asi(M) incluant une interface homme-machine ultra intuitive
- Calibration facile axe par axe
- Modes d’opération automatique et manuel
- Compilation de statistiques et suivi des erreurs en temps réel, consultables via notre portail client
- Panneau électrique certifié cULus
- Accès aux mises à jour logicielles à vie
CARACTÉRISTIQUES DE SÉCURITÉ
- Contrôleur de sécurité XPSMCM Catégorie 3 Schneider-Electric
- Barrière immatérielle en travers de la zone de clouage
- Arrêt sécurisé du couple (Safe Torque Off)
- Câble de sécurité à l’avant du magasin de montant
- IHM muni d’un arrêt d’urgence
- Valve de sécurité zéro énergie sur les cloueuses
- Arrêt pneumatique
- Gardes entourant les zones de clouage
OPTIONS
- asi(M)O module d’insertion des ouvertures pré-assemblées
- asi(M)2 module d’équerrage, clouage et toupillage du revêtement
- Système de transfert latéral de murs → permet de sortir un mur de la ligne principale
- Laser pour l’alignement des entremises
- Magasin de montant à deux étages
- Zone tampon étendue
- Ensemble de pièces de rechange électriques et mécaniques
- Programme d’entretien périodique
