asi[M]2
MODULE D’ÉQUERRAGE,
CLOUAGE ET TOUPILLAGE
DU REVÊTEMENT

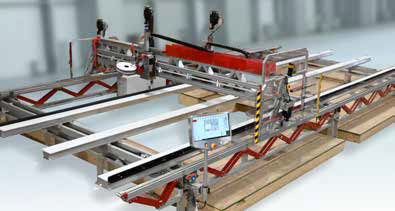

asi[M]2 est une machine qui permet l’équerrage, le clouage et le toupillage du revêtement d’un mur à ossature de bois.
CARACTÉRISTIQUES:
- Accepte une ossature en 2×3 jusqu’à 2×8, ayant jusqu’à 30pi de longueur
- Épaisseur maximale mur et revêtement = 9-1/2po
- Les murs peuvent avoir une hauteur de 36po à 148po
- Vitesse linéaire jusqu’à 39po/sec
- La cloueuse s’incline à +/-5° pour les joints de revêtements verticaux
- Patron de clouage configurable:
- Minimum 6po d’espacement (< 6po optionnel)
- Ajustement indépendant entre les montants et le périmètre
- Jusqu’à 3 clous par seconde
- Recharge de 2000 à 3500 clous
- IHM intuitif multilingue Français, Anglais et Espagnol
- Type de fichiers pris en charge: EHX, Sapphire XML, WCD, ASI, BTL, BTLx
MONTANT AUX 16PO
80 À 110PL À L’HEURE
COUPE L’OSB À UNE VITESSE DE
12PO/SEC.
CARACTÉRISTIQUES DE SÉCURITÉ
- Relais de sécurité XPSMCM Catégorie 3 de Schneider-Electric avec confirmation manuelle
- Barrières immatérielles de chaque côté du portique pour un arrêt instantané
- Absence sûre du couple (Safe Torque Off)
- Câble de sécurité ceinturant la machine
- IHM muni d’un arrêt d’urgence
- Gardes en polycarbonate
- Valve d’arrêt d’urgence sur la cloueuse
- Arrêt pneumatique
INCLUS
- Système automatisé d’équerrage et de clouage en un seul module. Option de toupie pour le découpage des ouvertures et barres de contreventement.
- Portique, cloueuse et toupie se déplaçant grâce à des servomoteurs reliés à des courroies ultra-robustes pour une vitesse et une précision accrue

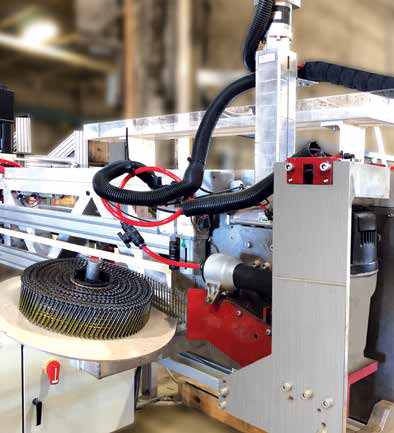

- Une (1) cloueuse MAX CN100 pneumatique, ou équivalent, pour fixer l’OSB / Aspenite et/ou les panneaux isolants R4:
- Accepte des clous de 2-1/4 à 4po de longueur; 0.099 à 0.148po de diamètre
- Système unique utilisant des clous à toiture de 2-1/2po pour les panneaux R4 au lieu de rondelles de plastique
- Structure hybride en aluminium et acier
- Huit servomoteurs Schneider-Electric haute résolution, haut couple et haute vitesse de la série BMi702P et BMi703P
- Réducteurs planétaires et lubrifiés à vie pour une meilleure efficacité et un minimum d’entretien
- Section de convoyeurs de trente (30) pieds à la sortie
- Ordinateur Lenovo à écran tactile de 24po, disque dur SSD, Windows 11 Pro et logiciel asi(M) incluant une interface homme-machine ultra intuitive

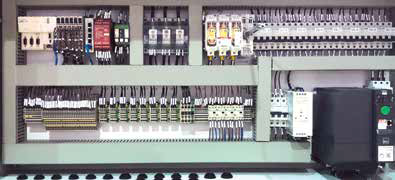

- Panneau électrique certifié cULus
- Calibration facile axe par axe
- Modes d’opération automatique et manuel
- Accès aux mises à jour logicielles à vie
OPTIONS
- asi(M)1 module de l’assemblage de l’ossature
- Toupie 5 HP 380VAC/3PH 18 000 rpm avec outil de coupe en carbure monobloc:
- Inclus un roulement à billes pour minimiser les dommages possibles aux coins des ouvertures
- Perçeuse pneumatique perçant le trou d’approche de la toupie
- Perçeuse montée sur un axe pneumatique
- Écran supplémentaire pour détails de coupe du revêtement
- Ensemble de pièces de rechange
- PC industriel avec écran en verre trempé
- Programme d’entretien périodique
